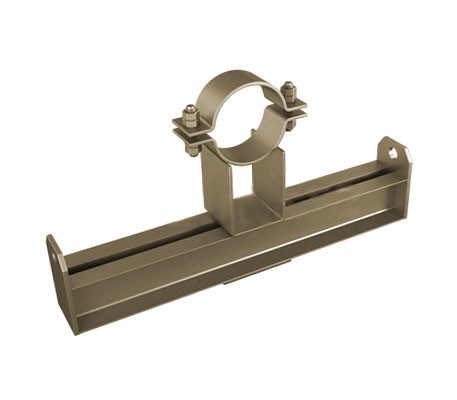

Подвески хомутовые на опорной балке с проушинами ОСТ 24.125.118-01
Хомутовые подвески с проушинами на балке ОСТ 24.125.118-01 могут использоваться для прокладки труб на электростанциях любого типа. В работе применяются легированные и углеродистые стали. Диаметр изделия составляет до 82 см. Оно способно выдержать температуру +440С. Если же подвеска сделана из стали аустенитного класса, то максимально используемый размер трубы равен 32,5 см. Все особенности металлоконструкции и размеры указаны в документах, которые есть на производстве. Изделия выполняются по стандартам ОСТ 24.125.111-01—ОСТ 24.125.125-01.
| № | Наименование | Наружный диаметр | Ширина подвески, мм | Длина подвески, мм | Высота подвески, мм |
| Подвески хомутовые на опорной балке с проушинами из хромомолибденованадиевых сталей | |||||
| 1 | 01 ОСТ 24.125.118 | 159 | 100 | 666 | 323 |
| 2 | 02 ОСТ 24.125.118 | 194 | 100 | 666 | 370 |
| 3 | 03 ОСТ 24.125.118 | 219 | 100 | 666 | 387 |
| 4 | 04 ОСТ 24.125.118 | 245 | 100 | 666 | 400 |
| 5 | 05 ОСТ 24.125.118 | 273 | 120 | 774 | 460 |
| 6 | 06 ОСТ 24.125.118 | 325 | 120 | 774 | 497 |
| 7 | 07 ОСТ 24.125.118 | 377 | 140 | 932 | 530 |
| 8 | 08 ОСТ 24.125.118 | 426 | 140 | 932 | 574 |
| 9 | 09 ОСТ 24.125.118 | 465 | 160 | 1002 | 643 |
| 10 | 10 ОСТ 24.125.118 | 530 | 160 | 1232 | 640 |
| 11 | 11 ОСТ 24.125.118 | 630 | 160 | 1232 | 710 |
| 12 | 12 ОСТ 24.125.118 | 720 | 190 | 1232 | 792 |
| 13 | 13 ОСТ 24.125.118 | 920 | 190 | 1232 | 936 |
| Подвески хомутовые на опорной балке с проушинами из углеродистых и кремнемарганцовистых сталей | |||||
| 14 | 14 ОСТ 24.125.118 | 159 | 100 | 666 | 302 |
| 15 | 15 ОСТ 24.125.118 | 194 | 100 | 666 | 351 |
| 16 | 16 ОСТ 24.125.118 | 219 | 100 | 666 | 367 |
| 17 | 17 ОСТ 24.125.118 | 245 | 100 | 666 | 380 |
| 18 | 18 ОСТ 24.125.118 | 273 | 120 | 774 | 440 |
| 19 | 19 ОСТ 24.125.118 | 325 | 120 | 774 | 477 |
| 20 | 20 ОСТ 24.125.118 | 377 | 140 | 932 | 510 |
| 21 | 21 ОСТ 24.125.118 | 426 | 140 | 932 | 554 |
| 22 | 22 ОСТ 24.125.118 | 465 | 160 | 1002 | 623 |
| 23 | 23 ОСТ 24.125.118 | 530 | 160 | 1232 | 620 |
| 24 | 24 ОСТ 24.125.118 | 630 | 160 | 1232 | 690 |
| 25 | 25 ОСТ 24.125.118 | 720 | 190 | 1232 | 772 |
| 26 | 26 ОСТ 24.125.118 | 820 | 190 | 1232 | 848 |
| Подвески хомутовые на опорной балке с проушинами из аустенитных сталей | |||||
| 27 | 27 ОСТ 24.125.118 | 159 | 100 | 666 | 303 |
| 28 | 28 ОСТ 24.125.118 | 219 | 100 | 666 | 368 |
| 29 | 29 ОСТ 24.125.118 | 245 | 100 | 666 | 381 |
| 30 | 30 ОСТ 24.125.118 | 273 | 120 | 774 | 441 |
| 31 | 31 ОСТ 24.125.118 | 325 | 120 | 774 | 478 |
