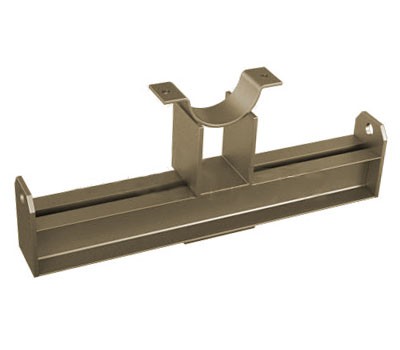

Корпус на опорной балке с проушинами ОСТ 24.125.119-01
Корпуса с проушинами ОСТ 24.125.119-01 используются для приваривания к опорной балке. Проушины используются для крепления подвесок. Изделие нашло свое применение при создании трубопроводов на электростанциях. При помощи опорного элемента обеспечивается удобное и качественное фиксирование трубы. Она не будет под воздействием внешних сил двигаться, что может повлиять на целостность конструкции. Производитель придерживается всех требований при изготовлении, которые указаны в ОСТ 24.125.111-01—ОСТ 24.125.125-01.
| № | Наименование | Наружный диаметр | Ширина, мм | Длина, мм | Высота, мм |
| Корпуса на опорной балке с проушинами из хромомолибденованадиевых сталей | |||||
| 1 | 01 ОСТ 24.125.119 | 159 | 100 | 666 | 317 |
| 2 | 02 ОСТ 24.125.119 | 194 | 100 | 666 | 362 |
| 3 | 03 ОСТ 24.125.119 | 219 | 100 | 666 | 379 |
| 4 | 04 ОСТ 24.125.119 | 245 | 100 | 666 | 392 |
| 5 | 05 ОСТ 24.125.119 | 273 | 120 | 774 | 450 |
| 6 | 06 ОСТ 24.125.119 | 325 | 120 | 774 | 485 |
| 7 | 07 ОСТ 24.125.119 | 377 | 140 | 932 | 518 |
| 8 | 08 ОСТ 24.125.119 | 426 | 140 | 932 | 559 |
| 9 | 09 ОСТ 24.125.119 | 465 | 160 | 1002 | 628 |
| 10 | 10 ОСТ 24.125.119 | 530 | 160 | 1232 | 625 |
| 11 | 11 ОСТ 24.125.119 | 630 | 160 | 1232 | 692 |
| 12 | 12 ОСТ 24.125.119 | 720 | 190 | 1232 | 774 |
| 13 | 13 ОСТ 24.125.119 | 920 | 190 | 1232 | 911 |
| Корпуса на опорной балке с проушинами из из углеродистых, кремнемарганцовистых и аустенитных сталей | |||||
| 14 | 14 ОСТ 24.125.119 | 159 | 100 | 666 | 296 |
| 15 | 15 ОСТ 24.125.119 | 194 | 100 | 666 | 343 |
| 16 | 16 ОСТ 24.125.119 | 219 | 100 | 666 | 359 |
| 17 | 17 ОСТ 24.125.119 | 245 | 100 | 666 | 372 |
| 18 | 18 ОСТ 24.125.119 | 273 | 120 | 774 | 430 |
| 19 | 19 ОСТ 24.125.119 | 325 | 120 | 774 | 465 |
| 20 | 20 ОСТ 24.125.119 | 377 | 140 | 932 | 498 |
| 21 | 21 ОСТ 24.125.119 | 426 | 140 | 932 | 539 |
| 22 | 22 ОСТ 24.125.119 | 465 | 160 | 1002 | 608 |
| 23 | 23 ОСТ 24.125.119 | 530 | 160 | 1232 | 605 |
| 24 | 24 ОСТ 24.125.119 | 630 | 160 | 1232 | 672 |
| 25 | 25 ОСТ 24.125.119 | 720 | 190 | 1232 | 754 |
| 26 | 26 ОСТ 24.125.119 | 820 | 190 | 1232 | 823 |
