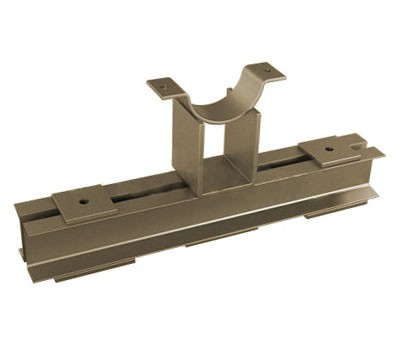

Корпус на опорной балке для пружин ОСТ 24.125.123-01 от производителя

Корпуса на опорной балке ОСТ 24.125.123-01 разработаны специально для пружин, которые применяются при прокладывании новых трубопроводов. Металлоконструкция тщательно продумана инженерами в данной области. Она выдерживает заявленные нагрузки и давления, вызываемые рабочей средой. Действующий стандарт ОСТ 24.125.111-01—ОСТ 24.125.125-01 распространяется на корпуса и пружины. В документации представлены все размеры металлического изделия и чертежи конструкции. Все базовые геометрические размеры и выбор марки стали должны подходить документации.

№	Наименование	Наружный диаметр	Ширина, мм	Длина, мм	Высота, мм
Корпуса на опорной балке для трубопроводов из хромомолибденованадиевых сталей
1	01 ОСТ 24.125.123	159	200	870	317
2	02 ОСТ 24.125.123	194	200	870	362
3	03 ОСТ 24.125.123	219	200	870	379
4	04 ОСТ 24.125.123	245	200	870	392
5	05 ОСТ 24.125.123	273	200	970	410
6	06 ОСТ 24.125.123	325	200	970	445
7	07 ОСТ 24.125.123	377	260	1250	498
8	08 ОСТ 24.125.123	426	260	1250	539
9	09 ОСТ 24.125.123	465	260	1250	568
10	10 ОСТ 24.125.123	530	260	1320	585
11	11 ОСТ 24.125.123	630	260	1320	652
12	12 ОСТ 24.125.123	720	300	1520	734
13	13 ОСТ 24.125.123	920	300	1520	871
Корпуса на опорной балке для трубопроводов из из углеродистых, кремнемарганцовистых и аустенитных сталей
14	14 ОСТ 24.125.123	159	200	870	296
15	15 ОСТ 24.125.123	194	200	870	343
16	16 ОСТ 24.125.123	219	200	870	359
17	17 ОСТ 24.125.123	245	200	870	372
18	18 ОСТ 24.125.123	273	200	970	390
19	19 ОСТ 24.125.123	325	200	970	425
20	20 ОСТ 24.125.123	377	260	1250	478
21	21 ОСТ 24.125.123	426	260	1250	519
22	22 ОСТ 24.125.123	465	260	1250	548
23	23 ОСТ 24.125.123	530	260	1320	565
24	24 ОСТ 24.125.123	630	260	1320	632
25	25 ОСТ 24.125.123	720	300	1520	714
26	26 ОСТ 24.125.123	820	300	1520	783
