Опоры бугельные
Производство опор любой сложности
Срок изготовления от 2 дней
Доставка во все регионы РФ.
Опоры бугельные предназначены для применения в следующих условиях:
- Наружный диаметр трубопровода от 32 до 1420мм.;
- Транспортируемая по трубопроводу среда – без ограничений по коррозионной активности, токсичности, взрыво- и пожароопасности;
- Давление рабочей среды в трубопроводе-без ограничений;
- Температура рабочей среды в трубопроводе от минус 60 до плюс 60 гадусов С;
- Температура окружающего воздуха от минус 60 до плюс 60 гр. С.
Тип опор и обозначение:
| Тип | Наименование опоры | Dн, dтс | H, h |
| ББ | Бугельная бескорпусная подвижная | Dн от 32 до 1420 | От 6 до 14 |
| ББН | Бугельная бескорпусная неподвижная | Dн от 32 до 1420 | От 6 до 14 |
| БК | Бугельная корпусная подвижная | Dн от 32 до 1420 | 100, 150 |
| БКН | Бугельная корпусная неподвижная | Dн от 32 до 1420 | 100, 150 |
| КТ | Кронштейн теплоспутника | Dтс от 32 до 57 | Принимается при проектировании |
| КТ1Н | Кронштейн теплоспутника | Dтс=48 и 57 | Принимается при проектировании |
| КТ2 | Кронштейн теплоспутника | Dтс=76 и 89 | Принимается при проектировании |
| КТ2Н | Кронштейн теплоспутника | Dтс=76 и 89 | Принимается при проектировании |

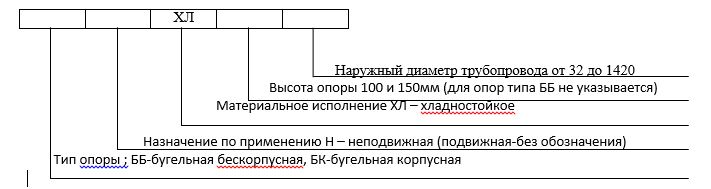

Опоры при заказе и в проектной документации обозначаются следующим образом:
Основные размеры и параметры подвижных опор типа ББ:
| № п/п | Тип опоры | Dн, мм | Масса опоры,
М,кг |
Вертикальная нагрузка на опору, кН (кгс) |
| 1 | ББХЛ32 | 32 | 1,1 | 6 (600) |
| 2 | ББХЛ57 | 57 | 1,6 | 5,5 (560) |
| 3 | ББХЛ76 | 76 | 1,8 | 7,6 (760) |
| 4 | ББХЛ89 | 89 | 2,0 | 9 (900) |
| 5 | ББХЛ108 | 108 | 3,4 | 15 (1500) |
| 6 | ББХЛ114 | 114 | 3,5 | 16 (1600) |
| 7 | ББХЛ127 | 127 | 5,7 | 24 (2400) |
| 8 | ББХЛ133 | 133 | 5,8 | 26 (2600) |
| 9 | ББХЛ159 | 159 | 6,5 | 30 (3000) |
| 10 | ББХЛ168 | 168 | 7,1 | 32 (3200) |
| 11 | ББХЛ219 | 219 | 15,7 | 54 (5400) |
| 12 | ББХЛ273 | 273 | 25,6 | 90 (9000) |
| 13 | ББХЛ325 | 325 | 34 | 104 (10400) |
| 14 | ББХЛ377 | 377 | 41 | 104 (10400) |
| 15 | ББХЛ426 | 426 | 59 | 150 (15000) |
| 16 | ББХЛ530 | 530 | 58 | 150 (15000) |
| 17 | ББХЛ720 | 720 | 96 | 190 (19000) |
| 18 | ББХЛ1020 | 1020 | 184 | 190 (19000) |
| 19 | ББХЛ1220 | 1220 | 214 | 280 (28000) |
| 20 | ББХЛ1420 | 1420 | 458 | 280 (28000) |
Основные размеры и параметры неподвижных опор типа ББН:
| № п/п | Тип опоры | Наименование, размерность и величина параметра или характеристики | ||||
| Dн, мм | Масса опоры,
М,кг |
Вертикальная нагрузка на опору, кН (кгс) | Момент кручения Нм (кгс.м) | |||
| 1 | ББНХЛ32 | 32 | 1,2 | 3,5 (350) | ||
| 2 | ББНХЛ57 | 57 | 2,8 | 2,8 (280) | 1050 (105) | |
| 3 | ББНХЛ76 | 76 | 1,98 | 3,8 (380) | 1150 (115) | |
| 4 | ББНХЛ89 | 89 | 2,2 | 4,5 (450) | 1250 (125) | |
| 5 | ББНХЛ108 | 108 | 3,74 | 7,5 (750) | 2000 (200) | |
| 6 | ББНХЛ114 | 114 | 3,85 | 8 (800) | 2000 (200) | |
| 7 | ББНХЛ127 | 127 | 6,27 | 12 (1200) | 2500 (250) | |
| 8 | ББНХЛ133 | 133 | 6,38 | 13 (1300) | 2500 (250) | |
| 9 | ББНХЛ159 | 159 | 7,15 | 15 (1500) | 4000 (400) | |
| 10 | ББНХЛ168 | 168 | 7,81 | 16 (1600) | 4000 (400) | |
| 11 | ББНХЛ219 | 219 | 17,27 | 27 (2700) | 9000 (900) | |
| 12 | ББНХЛ273 | 273 | 28,16 | 45 (4500) | 10000 (1000) | |
| 13 | ББНХЛ325 | 325 | 37,4 | 52 (5200) | 21000 (2100) | |
| 14 | ББНХЛ377 | 377 | 45,1 | 22000 (2200) | ||
| 15 | ББНХЛ426 | 426 | 64,9 | 75 (7500) | 32000 (3200) | |
| 16 | ББНХЛ530 | 530 | 63,8 | 35000 (3500) | ||
| 17 | ББНХЛ720 | 720 | 105,6 | 95 (9500) | 70000 (7000) | |
| 18 | ББНХЛ1020 | 1020 | 202,4 | 140000 (14000) | ||
| 19 | ББНХЛ1220 | 1220 | 235,4 | 140 (14000) | 150000 (15000) | |
| 20 | ББНХЛ1420 | 1420 | 503,8 | 160000 (16000) | ||
Основные размеры и параметры опор типа БК:
| № п/п | Тип опоры | Dн, мм | Масса опоры,
М,кг |
Вертикальная нагрузка на опору, кН (кгс) | |
| H=100мм | H=150мм | ||||
| 1 | БКХЛ h.32 | 32 | 1,2 h=70мм | 1,4 | |
| 2 | БКХЛ h.57 | 57 | 1,6 | 1,8 | 5,6 (560) |
| 3 | БКХЛ h.76 | 76 | 1,8 | 2,1 | 7,6 (760) |
| 4 | БКХЛ h.89 | 89 | 1,9 | 2,2 | 9 (900) |
| 5 | БКХЛ h.108 | 108 | 3,4 | 3,8 | 15 (1500) |
| 6 | БКХЛ h.114 | 114 | 5,6 | 6 | 16 (1600) |
| 7 | БКХЛ h.127 | 127 | 7,8 | 8,2 | 24 (2400) |
| 8 | БКХЛ h.133 | 133 | 8,1 | 8,3 | 26 (2600) |
| 9 | БКХЛ h.159 | 159 | 9,03 | 9,2 | 30 (3000) |
| 10 | БКХЛ h.168 | 168 | 9,1 | 9,8 | 32 (3200) |
| 11 | БКХЛ h.219 | 219 | 18 | 21 | 54 (5400) |
| 12 | БКХЛ h.273 | 273 | 30,1 | 33 | 90 (9000) |
| 13 | БКХЛ h.325 | 325 | 45,7 | 48 | 104 (10400) |
| 14 | БКХЛ h.377 | 377 | 52 | 55 | 104 (10400) |
| 15 | БКХЛ h.426 | 426 | 76,1 | 78 | 150 (15000) |
| 16 | БКХЛ h.530 | 530 | 73,7 | 77 | 150 (15000) |
| 17 | БКХЛ h.720 | 720 | 122,2 | 126 | 190 (19000) |
| 18 | БКХЛ h.1020 | 1020 | 222 | 229 | 280 (28000) |
| 19 | БКХЛ h.1220 | 1220 | 258 | 263 | 280 (28000) |
| 20 | БКХЛ h.1420 | 1420 | 507 | 511 | 280 (28000) |
Основные размеры и параметры опор типа БКН:
| № п/п | Тип опоры |
|
Горизонтальная нагрузка, Момент | Катет сварного шва, мм | ||||
| кН (кгс) кручения | ||||||||
| кНм (кгс.м) | ||||||||
| h=100мм h=150мм | ||||||||
| 1 | БКНХЛ h.32 | 32 | 4 | |||||
| 2 | БКНХЛ h.57 | 57 | 2,8 (280) | 1,2 (120) | 4 | |||
| 3 | БКНХЛ h.76 | 76 | 3,8 (380) | 1,7 (170) | 4 | |||
| 4 | БКНХЛ h.89 | 89 | 4,5 (450) | 1,7 (170) | 4 | |||
| 5 | БКНХЛ h.108 | 108 | 7,5 (750) | 7,5 (750) | 4 | |||
| 6 | БКНХЛ h.114 | 114 | 8 (800) | 8 (800) | 4,9 (490) | 4 | ||
| 7 | БКНХЛ h.127 | 127 | 12 (1200) | 12 (1200) | 4,9 (490) | 4 | ||
| 8 | БКНХЛ h.133 | 133 | 13 (1300) | 13 (1300) | 4,9 (490) | 4 | ||
| 9 | БКНХЛ h.159 | 159 | 15 (1500) | 15 (1500) | 7,5 (750) | 4 | ||
| 10 | БКНХЛ h.168 | 168 | 16 (1600) | 16 (1600) | 7,5 (750) | 4 | ||
| 11 | БКНХЛ h.219 | 219 | 27 (2700) | 27 (2700) | 20 (2000) | 6 | ||
| 12 | БКНХЛ h.273 | 273 | 45 (4500) | 45 (4500) | 20 (2000) | 6 | ||
| 13 | БКНХЛ h.325 | 325 | 52 (5200) | 52 (5200) | 50 (5000) | 6 | ||
| 14 | БКНХЛ h.377 | 377 | 52 (5200) | 52 (5200) | 50 (5000) | 6 | ||
| 15 | БКНХЛ h.426 | 426 | 75 (7500) | 75 (7500) | 80 (8000) | 6 | ||
| 16 | БКНХЛ h.530 | 530 | 75 (7500) | 75 (7500) | 80 (8000) | 6 | ||
| 17 | БКНХЛ h.720 | 720 | 95 (9500) | 95 (9500) | 140 (14000) | 8 | ||
| 18 | БКНХЛ h.1020 | 1020 | 140 (14000) | 140 (14000) | 140 (14000) | 10 | ||
| 19 | БКНХЛ h.1220 | 1220 | 140 (14000) | 140 (14000) | 290 (29000) | 10 | ||
| 20 | БКНХЛ h.1420 | 1420 | 140 (14000) | 140 (14000) | 290 (29000) | 10 | ||
