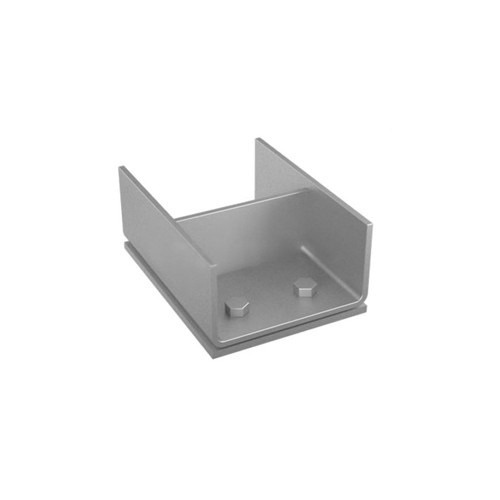

Плита опорная диэлектрическая ТС-632.00.000 от производителя

Опора трубопровода ТС-632.00.000 представляет собой диэлектрическую плиту, что применяется вместе со скользящими опорами. Основное ее назначение – защита трубопровода от побочного электрического напряжения. В процессе монтажа, полностью исключается возможность контакта несущих конструкций и металлических элементов. Серия 5.903-13 выпуск 8- 95 позволяет использовать трубы диаметром от 32 до 1420 мм и выдерживать постоянную температуру до 425 градусов.

Состоит деталь всего из двух элементов: изолирующей прокладки и плиты, обеспечивающих отделенность деталей трубопровода.

№	Наименование	Для трубопровода, Дн	Длинна, мм	Ширина, мм	Толщина, мм	Масса изделия, кг
1	ТС-632.00.000	32, 38, 45	160	50	8	0,44
2	ТС-632.00.000 – 01	32, 38, 45	330	50	8	0,88
3	ТС-632.00.000 – 02	57, 76	160	70	8	0,61
4	ТС-632.00.000 – 03	57, 76	330	70	8	1,21
5	ТС-632.00.000 – 04	89, 108	160	90	8	0,77
6	ТС-632.00.000 – 05	89, 108	330	90	8	1,55
7	ТС-632.00.000 – 06	133, 159	160	120	8	1,01
8	ТС-632.00.000 – 07	133, 159	330	120	8	2,06
9	ТС-632.00.000 – 08	194	170	170	10	1,99
10	ТС-632.00.000 – 09	194	340	170	10	3,92
11	ТС-632.00.000 – 10	194	680	17	10	7,78
12	ТС-632.00.000 – 11	219	170	170	10	1,99
13	ТС-632.00.000 – 12	219	340	170	10	3,92
14	ТС-632.00.000 – 13	219	680	170	10	7,78
15	ТС-632.00.000 – 14	273	170	170	10	1,99
16	ТС-632.00.000 – 15	273	340	170	10	3,92
17	ТС-632.00.000 – 16	273	680	170	10	7,78
18	ТС-632.00.000 – 17	325	170	270	10	3,19
19	ТС-632.00.000 – 18	325	340	270	10	6,23
20	ТС-632.00.000 – 19	325	680	270	10	12,37
21	ТС-632.00.000 – 20	377	170	270	10	3,19
22	ТС-632.00.000 – 21	377	340	270	10	6,23
23	ТС-632.00.000 – 22	377	680	270	10	12,37
24	ТС-632.00.000 – 23	426	170	270	10	3,19
25	ТС-632.00.000 – 24	426	340	270	10	6,23
